兩相步進電機a十a(chǎn)一b十b一原理圖解
發布時間：2020-10-21 07:12:08

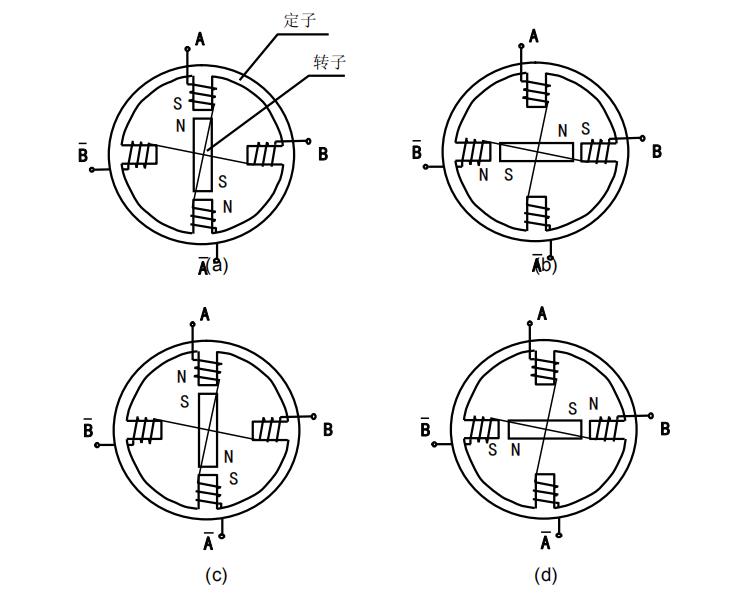

圖 1.1 為兩相步進電機的工作原理示意圖，它有 2 個繞組。當一個繞組通電后，其定子磁極產生磁場，將轉子吸合到此磁極處。若繞組在控制脈沖的作用下，通電方向順序按照 AA Æ BB Æ A A Æ BB 四個狀態周而復始進行變化，電機可順時針轉動；通電時序?yàn)?AA Æ B B Æ AA Æ BB 時，電機就逆時針轉動。控制脈沖每作用一次，通電方向就變化一次，使電機轉動一步，即 90 度。4 個脈沖，電機轉動一圈。脈沖頻率越高，電機轉動越快。
步進電機的輸出力矩與電機的有效體積、線圈匝數、磁通量、電流成正比，因此，電機有效體積越大，線圈匝數越大，定轉子間氣隙越小，電機力矩越大，反之亦然。
步進電機的輸出力矩與電機的有效體積、線圈匝數、磁通量、電流成正比，因此，電機有效體積越大，線圈匝數越大，定轉子間氣隙越小，電機力矩越大，反之亦然。
圖 1.1 兩相步進電機原理圖
