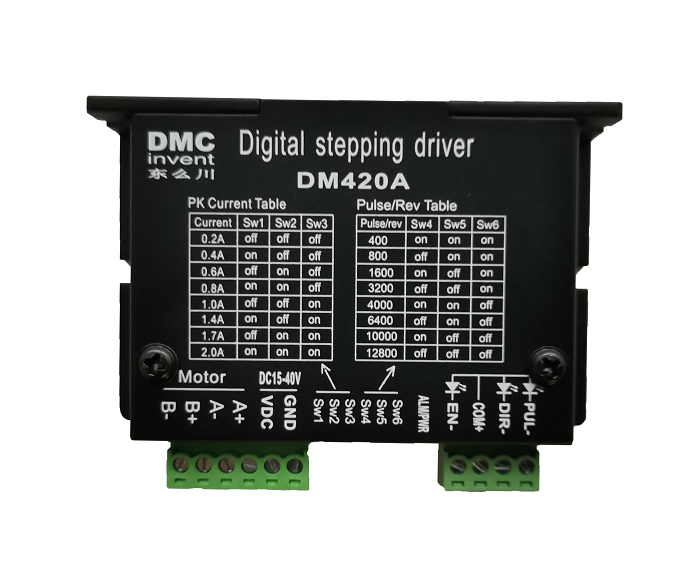

DM420數字式低壓步進電機驅動器，采用最新32位DSP技術，適合驅動39、42系列電機，具備優秀的中低速性能，能夠滿足大多數小型設備的應用需要。采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，中低速運行都很平穩，噪音極小。驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
- 規格參數
- 產品特點

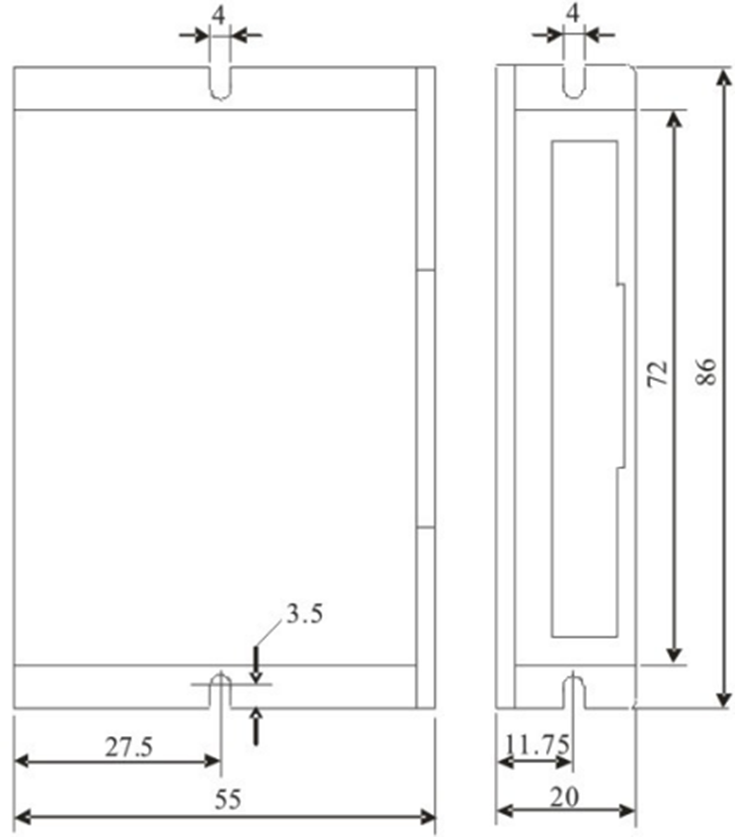

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
控制信號接口：
| 名稱 | 說明 |
| PUL- | 脈沖控制信號：脈沖上升沿有效;PUL-高電平時4～5V，低電平時 0～0.5V。為了可靠響應脈沖信號，脈沖寬度應大于 2μs。如采用+12V 或+24V 時需串電阻。 |
| DIR- | 方向控制信號:為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任一相繞組 (如A+、A-交換)可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。如采用+12V 或+24V 時需串電阻。 |
| COM+ | 公共端,內部連接PUL+,DIR+,ENA+ |
| ENA- | 使能信號：此輸入信號用于使能或禁止。ENA-接低電平時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。 |
工作電流設定:
| current | SW1 | SW2 | SW3 |
| 0.2A | off | off | off |
| 0.4A | on | off | off |
| 0.6A | off | on | off |
| 0.8A | on | on | off |
| 1.0A | off | off | on |
| 1.4A | on | off | on |
| 1.7A | off | on | on |
| 2.0A | on | on | on |
細分設定：
| Pulse/Rev Table | SW4 | SW5 | SW6 |
| 400 | on | on | on |
| 800 | off | on | on |
| 1600 | on | off | on |
| 3200 | off | off | on |
| 4000 | on | on | off |
| 6400 | off | on | off |
| 10000 | on | off | off |
| 12800 | off | off | off |
●智能電流控制,提高動態Q值，使電機發熱大為降低
●抗共振技術，輕松突破中速共振區，中高速特性良好
●改進型PWM控制算法使電機及驅動器發熱量更小
●全流切換到半流無明顯的噪音與振動
●可驅動 4，6，8 線兩相步進電機
●光隔離差分信號輸入
●脈沖響應頻率最高可達 200KHz
●電流設定方便
●具有過壓、欠壓、短路等保護功能
適合各種中小型自動化設備和儀器，例如：電子加工與檢測、半導體封裝、雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
打標機
打標機是一個廣義的概念，它主要分為氣動、激光、電腐蝕三大類型，氣動：電腦控制，打印針在壓縮空氣作用下做高頻沖擊運動，從而在工件上打印出有一定深度的標記，標記特點：有較大深度;激光打標機是用激光束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質，從而刻出精美的圖案、商標和文字;電腐蝕主要打印固定不變的商標，就像蓋章一樣，但是打印內容變化不方便。搭配DM420A兩相驅動器+42mm混合式電機一起使用。
雕刻機
雕刻從加工原理上講是一種鉆銑組合加工，雕刻機多種數據輸入模式根據需要游刃有余。電腦雕刻機有激光雕刻和機械雕刻兩類，這兩類都有大功率和小功率之分。因為雕刻機的應用范圍非常廣泛，因此有必要了解各種雕刻機的最合適的應用范圍。小功率的只適合做雙色板、建筑模型、小型標牌、三維工藝品等，雕刻玉石、金屬等則需要功率在1500W以上。大功率雕刻機可以做小功率雕刻機的東西。最適合做大型切割、浮雕、雕刻。1、步進驅動器+步進電機步進系統是目前市面上使用最多的驅動系統，最受歡迎的是三相混合式步進電機，約占90%以上的市場份額，究其原因是價格便宜，配上東么川高細分驅動器后效果良好。
