步進電機是如何控制的？步進電機速度控制
發布時間：2022-10-20 15:21:54
步進電機的控制
步進電機是開環控制的。這意味著控制是通過將命令信號從上級控制器單向傳遞到電機來執行的。這使得步進電機控制非常簡單，無需傳感器和反饋。
當使用標準脈沖系列控制技術時，步進電機通過可編程控制器（脈沖發生器）產生脈沖輸入驅動器來操作，驅動器又向電機提供驅動電流。
如果不需要高級控制，也可以將控制器功能（脈沖生成）集成到驅動器中。在這種情況下，帶有自己的 I/O 單元的可編程控制器用于向驅動器發送啟動和停止命令。然后，驅動器根據這些命令控制對步進電機的驅動電流供應。
步進電機的速度控制
如上所述，步進電機由輸入電脈沖控制。
脈沖具有頻率，每秒的脈沖數 (pps) 稱為“脈沖率”。
步進電機的旋轉與輸入脈沖數成正比，因此可以實現精確定位。該電機旋轉（角度）可以如下計算。
電機旋轉（°）=步距角（°/步）×脈沖數
同樣，步進電機的速度與輸入脈沖的速率成正比。較高的脈沖頻率（較高的脈沖頻率）會使步進電機的旋轉速度按比例增加。該電機速度（每分鐘轉數，r/min，rpm）可以如下計算。
電機轉速（r/min）=步距角（°/步）÷360（°）×脈沖頻率（Hz）×60
電機旋轉與脈沖速率完美同步的這一特性使步進電機具有吸引力。另一方面，由于過載或速度突然變化，輸入脈沖和電機旋轉之間可能會失去同步。
步進電機有兩種不同的操作模式，稱為等速運動曲線和加速/減速運動曲線。前者瞬間改變電機轉速。這種模式也稱為矩形運動曲線，僅限于電機能夠自啟動（立即加速）的運行范圍。如果有足夠的扭矩可用于該加速，則此模式非常簡單，具有恒定的脈沖速率。

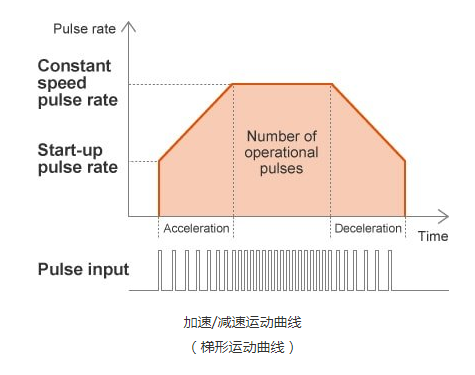

然而，如果不能產生足夠的加速扭矩，結果就是失去同步。在這種情況下，必須改為使用加速/減速運動曲線。這涉及逐漸改變脈率以提供加速和減速的時間。這種模式也稱為梯形運動曲線，擴展了電機可以自啟動的運行范圍。但是，由于突然加速或減速有失去同步的風險，因此在確定如何上下改變電機速度（脈沖率）時必須小心。
步進電機的速度由輸入脈沖控制
步進電機以固定步長旋轉。它們使用開環控制，并通過讓控制器產生脈沖輸入驅動器來操作，驅動器又將驅動電流提供給電機。步進電機由輸入電脈沖控制，使電機轉速與輸入脈沖率成正比。由于這些電機的速度控制是要考慮的重要因素，以避免同步丟失等問題，因此必須充分了解它們的控制方式。
