伺服驅動器的抗干擾解決方案
發布時間：2020-11-26 06:37:16
隨著伺服驅動器的電路設計技術的提高，驅動器本身由于干擾而誤動作的情況變的極少，由于驅動器的應答性能越來越高，至今都未出現問題的脈沖輸入等，其混入的干擾 信號也被作為正常信號來接收，使得伺服馬達的安裝與設定，都需要考慮采取措施而使干擾 信號的影響降到最小。
指令脈沖使用集電極開路形式連接時，CW－GND 成對使用不要忘記接上接地線。
監測的方法是：控制器發送的脈沖數×（電子齒輪比）的値＝編碼器反饋回來的脈沖則是正確的。此情況下，位置有偏移時，可以考慮為編碼器脈沖的原因。
指令脈沖中混入干擾的場合 發送的脈沖數×（電子齒輪比）的値＞編碼器反饋回來的脈沖數
方法：在靠近驅動器的地方，在電纜上加裝防干擾磁環。請加裝3 個左右來試驗
采取這種措施后，若位置偏移減少或無偏移，可以考慮為指令脈沖里混入了干擾。請?jiān)谥噶蠲}沖的電路中采取對策。
應急對策
在位置指令加上濾波器，設定驅動器的參數。
此濾波器將小于最小脈寬以下的信號過濾掉，若設定值比指令信號的脈寬大，馬達可能會突然停止，位置偏移。
因此，我們整理了這份抗干擾方面的資料幫助您答疑解惑：
配線注意事項：
編碼器及指令脈沖的配線，一定要使用雙絞屏蔽線。
其絕緣材料希望采用聚酯系列

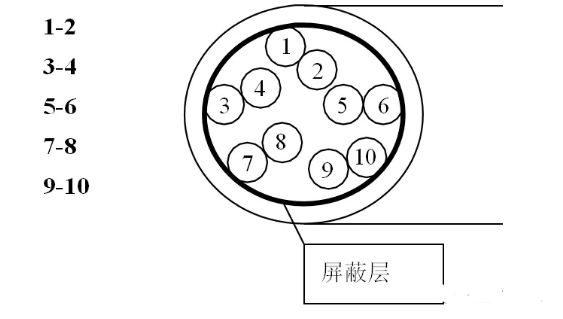

圖１．雙絞屏蔽線
下列的配對每2根互相絞在一起。
配線注意事項：
編碼器的配線需注意使Ａ－Ａ(bar)，Ｂ－Ｂ(bar)，Ｃ－Ｃ(bar) 成對使用，否則根本沒有抗指令脈沖使用集電極開路形式連接時，CW－GND 成對使用不要忘記接上接地線。
驅動器的安裝環境
伺服驅動器為了驅動馬達，不斷地進行電源部分的開關控制。所以，驅動器本身成為一個干擾源。
為了盡量減輕干擾
具體方法是安裝接地排，然后各驅動器以粗的電纜接地
馬達也是一個干擾源，必須將接地線與其驅動器的地線端子相連接。
由于伺服的干擾，周?chē)鷻C(jī)器還是誤動作或位置移動的時候，可以在動力線上卷上防干擾磁環，繞上３～４圈。
伺服方面的應急方案
實際上，處理伺服的干擾時，需區分到底是來自編碼器信號的干擾還是指令脈沖的干擾， 然后才能采取對策
指令脈沖中混入干擾的場合 發送的脈沖數×（電子齒輪比）的値＞編碼器反饋回來的脈沖數
方法：在靠近驅動器的地方，在電纜上加裝防干擾磁環。請加裝3 個左右來試驗
采取這種措施后，若位置偏移減少或無偏移，可以考慮為指令脈沖里混入了干擾。請?jiān)谥噶蠲}沖的電路中采取對策。
應急對策
在位置指令加上濾波器，設定驅動器的參數。
此濾波器將小于最小脈寬以下的信號過濾掉，若設定值比指令信號的脈寬大，馬達可能會突然停止，位置偏移。
