深圳無刷電機中的霍爾開關的作用
發布時間：2020-07-02 07:57:53
無刷直流電機是拆下來電刷和換向器的電機之一，它的特征 是：
（1）永磁場型拆換直流無刷電機（定子側）和電樞繞組（轉子側）的磁場永磁體，將永磁體放置在轉子側，電樞繞組放到定子側。
（2）代替由于電機轉子部位的轉變而應用炭刷開展接電源轉換，應用霍爾開關來檢驗轉子部位數據信號并意見反饋到逆變電源以操縱接電源。

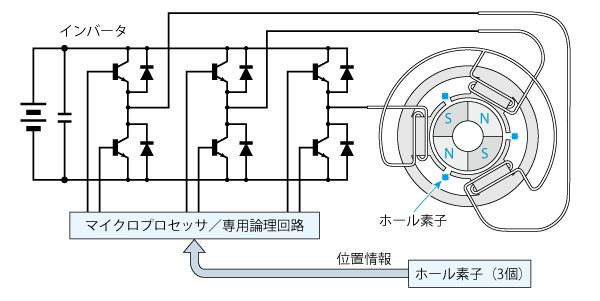

直流電無刷電動機應用稀土永磁轉子，在定子的適度部位置放所需總數的霍爾開關SS2712（該器件集成化了一個電壓調節器、帶動態性偏位清除系統軟件的霍爾元件、小信號增強器、哈里斯觸發器原理和一個帶內部上拉電阻的開漏輸出控制器，它可與雙極型晶體三極管電源電路或CMOS時序邏輯電路器件協調工作。），他們的輸出和相對的定子繞組的供電系統電源電路相接。當轉子歷經霍爾開關周邊時，稀土永磁轉子的磁場令已接電源的霍爾開關輸出一個工作電壓使定子繞組供電系統電源電路通斷，給相對的定子繞組供電系統，造成和轉子磁場旋光性同樣的磁場，推斥轉子再次旋轉。到下一部位，前一部位的霍爾開關停止工作，上下位的霍爾開關通斷，使下一繞組接電源，造成推斥場使轉子再次旋轉。這般循環系統，保持電動機的工作中。
在這兒，霍爾開關起相位傳感器的功效，檢驗轉子地磁極的部位，它的輸出使定子繞組供電系統電源電路導通，又起電源開關功效，當轉子地磁極離開時，令上一個霍爾開關停止工作，下一個器件開始工作，使轉子地磁極一直應對推斥磁場，霍爾開關又起定子電流量的調速功效。
無刷電機中的霍爾元件，既可應用霍爾傳感器，也可應用霍爾開關。應用霍爾傳感器，一般要外接運算放大器；應用霍爾開關，可立即驅動電機繞組，使路線大幅簡單化，用SS2712霍爾開關鎖住電源電路立即驅動電機，磁鐵原材料遭受磁場鼓勵時，因其導磁率高，磁電式小，磁感線都集中化在原材料內部。若原材料勻稱，磁感線遍布也勻稱。假如原材料中有缺陷，如小圓孔、裂痕等，在缺點處，磁感線會產生彎折，使部分磁場產生崎變。用霍爾元件攝像頭驗出這類崎變，歷經數據處理方法，可鑒別出缺點的部位，特征 （孔或裂痕）和尺寸（如深層、總寬等）。
