伺服電機如何做到防水防塵？
發布時間：2020-06-12 09:19:42
防塵防水伺服電機屬于特種電機，IP等級較高，多為不銹鋼外殼，軸頭，PTFE軸封，電纜連接處密封或插頭正確朝向安裝，主要應用于食品，藥品，水下，沖洗環境等環境。
什么是IP防護等級呢?
IP，(或國際防護標準)等級為像科爾摩根這樣的制造商提供精確的測試結果，用于對產品在特定環境下的耐用能力進行評級。IP編碼采用兩個連續數字，以及一個任選的由國際電工委員會(IEC)定義的字母所組成。例如，IP65就是一個防護等級的例子。

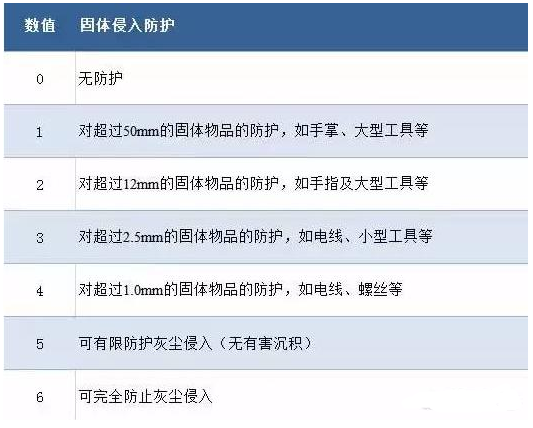

其中的第一個數字是針對固體粒子的防護。數字“6”表示具有該產品是“防塵”指數。

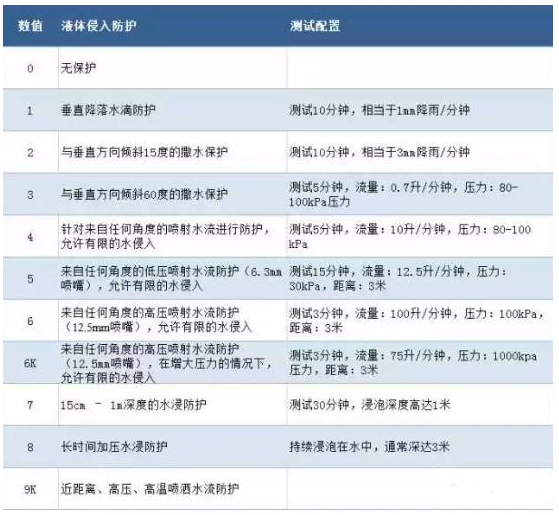

上述等級中的第二個數字則是指防水侵入的等級。數字“5”表示具該產品在“深達1米的液體中可浸泡時長”。以下是該位數字的選項表。
正如上表所示，可以用多種不同數字組合來定義產品對于固體顆粒及液體的防護等級。電機行業最常采用的防護等級為IP40、 IP65、IP66、IP67、 IP68 以及 IP69K。
困難點在于為每一項應用確定正確的防護等級。由于固體顆粒防護的最高等級6級較易實現，我們可以忽略防護等級中的第一個數字。防護等級中的第二個數字最容易引起混亂。以下為您提供有幾個提示，以便于您針對自己的應用加以參考
1、IP65防護等級表示產品可以耐受噴射水流。如果應用中偶爾會有噴濺水流的情況，那么可以采用IP65防護等級的電機。但是，該種電機不適宜于沖洗型應用。
2、IP67電機可以耐受更強大的水流，可以應用于沖洗型應用。如果您在沖洗型應用中使用IP67防護等級的電機，可以考慮采用了環氧漆和不銹鋼組件的電機，以便保護其免受侵蝕。
3、IP69K電機是適用于嚴苛沖洗環境的優選方案。因為該評級意味著電機可以耐受高達1450 PSI的水流，這些電機大多采用不銹鋼外殼，因為油漆在這種條件下無法長久保持。此外，其中的K表示所使用水流的溫度可以高達80℃。
4、如果您的應用需要經歷嚴苛的沖洗過程，那么，對沖洗過程所使用的化學溶液加以考慮就非常重要。IP編碼并沒有將產品在這些條件下的使用壽命納入考慮。應用于沖洗型應用的電機產品，其使用壽命往往不長，這是由于它們經常與水和其他化學品接觸而產生腐蝕。噴漆的IP67電機在經常接觸水的環境下，其使用壽命不會太長，當然更不能應用于腐蝕性沖洗型應用。這些電機大多采用鋁和鋼制成，在潮濕環境下將會迅速被腐蝕。可以使用同樣型號，但采用環氧漆涂層的電機，并將鋼構件換成不銹鋼構件，這樣的電機能夠在腐蝕性沖洗環境下保持良好的工作狀態。但是，該解決方案的缺點是，如果油漆發生剝落，下層的鋁將會被腐蝕。因此，針對該種環境最穩健的解決方案就是采用全不銹鋼結構的電機。另外一個非常重要的考慮因素就是，應考慮電機上的非金屬構件，如O-型環、軸封以及電纜將會對同樣的化學物質產生何種反應。
鑒于以上幾點，你需要考慮機電設備在正常應用中的工作環境，以及其他一些環境因素，比如設備將會經歷什么樣的清洗和凈化過程。對這些環境因素加以考慮，將有助于你的機器保持正常運轉，滿足你對產品的長期保護要求。

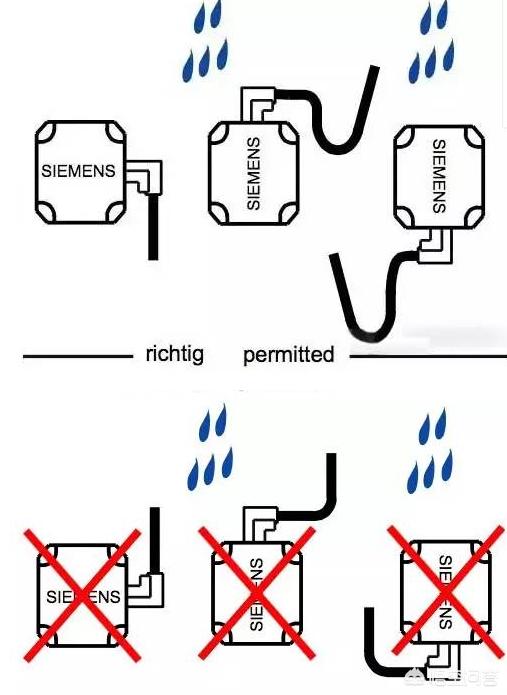

如果電機安裝在潮濕環境中,必須按下圖進行動力電纜和信號電纜的布線。
注意*：軸向上時是不防水的，軸向下和水平時有一定防水能力。
(1) 國際保護規范 (IP66) 大致等效于 NEMA 35 ( 防塵、防水 )。
(2) 要使電機達到指定的 IP 等級,需要使用可選的軸密封套件。
(3) 要實現這一熱額定值,應將電機安裝在熱耗散效果相當于此處所列尺寸的鋁制散熱器表面上:
框架 063 mm,203.2 x 203.2 x 6.35 mm (8 x 8 x 0.25 in.) ;
框架 075 mm,254.0 x 254.0 x 6.35 mm (10 x 10 x 0.25 in.) ; 框架 100...165 mm,304.8 x 304.8 x 12.7 mm (12 x 12 x 0.5 in.)。
如果機床和多工位自動機床經常使用油性、易滲透或者腐蝕性的冷卻潤滑劑,僅靠以上的方法是不夠的，還應該選用合適的蓋板加以保護。
注意*：選擇電機防護等級時必須注意電機軸適宜的密封形式。
-IP64
間隙密封件
在軸和法蘭區域不允許有潮濕影響。
提示: 對于防護等級 IP64,不允許在法蘭上留有液體。軸輸出端不防塵。
-IP65
不帶環形彈簧的徑向軸密封圈
它是防止噴水和冷卻水進入的軸端密封件。徑向軸密封圈允許無潤滑運行。使用壽命約 25000 h(參考值)。
提示：防護等級為 IP65 電機上,不允許有液體滴落在法蘭上。
-IP65,軸端IP67
徑向軸密封圈
該規格的軸端和法蘭的防護等級為IP67，電機其余部分的防護等級為 IP65。用于變速器安裝件(對于未密封的變速 器)，以密封防油。
提示：為了確保功能安全性,需要用變速器油對密封唇口進行充分的潤滑和冷卻。
特別提醒
1、如果電機軸和端蓋暴露在較嚴重的環境污染中，如：油、液體或粉塵，建議使用軸封。在這樣的環境中使用軸封有助于延長電機的使用壽命。若要達到IP66或者更高的防護等級，需要使用軸封和配有環境保護密封圈的電纜。
2、當電機軸和尾部端蓋在無油、無液體或細微粉塵的應用環境中時，且較低的防護等級足夠滿足要求時，不建議使用軸封。安裝軸封后需要定期檢查和更換。建議每3個月更換一次，不超過12個月，取決于使用情況。如果您要重新油漆電機，請勿使油漆碰到軸封區域或軸。這可能減少軸封的壽命。

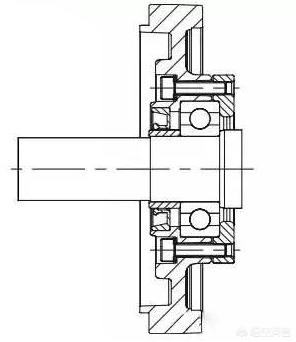

再介紹下PTFE軸封
在存在防塵防水級別較高應用中，多使用 PTFE 軸封作為解決方案。它具有極佳的耐磨性、干式運轉特性和許多其他優點。
帶有一個或以上PTFE密封唇的徑向軸密封件，其設計用于承受各種惡劣環境、高溫、高壓和密封唇干摩擦等條件，這些條件是傳統徑向軸密封件的橡膠密封唇材料所不能承受的。 其中許多PTFE材料通過FDA（美國食品及藥品管理局）認證。 這些PTFE密封件的主要優點包括：
- 高耐化學腐蝕性
- 承受速度最高達30 m/s（5900 ft/min）
- 適用運行溫度范圍大：-70至+250 ℃（–95至+480 °F）
- 承壓高達3.5 Mpa（500 psi）
- 承受干摩擦
